| 특수압력계(All STS) |
| Model No. 드림-81~84 Series |
| |
 |
| |
 개요 |
| 본 계기는 내식성이 뛰어나며 외부의 조건변화에 견딜수 있는 유체압의 측정에 적합하게 제작되어 있으며 접속부가 Stainless Steel로 제작되어 내마모성과 부식에 강하고 정밀도가 높은 압력계입니다. |
| |
| 안전관리 |
급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관등등)를 설치 하세요.
운반 및 설치, 사용시 충격을 가하지 마세요.
압력계가 수평 수직이 되도록 설치 하세요.
|
| |
| 사용용도 |
석유 화학 등 각종 PLANT
(부식성 분위기, 증기, 먼지가 많은 장소, 실외에서 사용적합) |
|
공업용 특수 유체 LINE |
|
| |
| 제품사양 |
- 카바(Cover)
- STS 304
- Slip-on-Fit
- 부르동관(Element)
- STS 316
- C형 부르동관, 헤리칼
- 접속부 나사(Connection)
- STS 316
- PF, PT, NPT ↔ 1/4, 3/8, 1/2
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색(bar), 눈금 및 문자

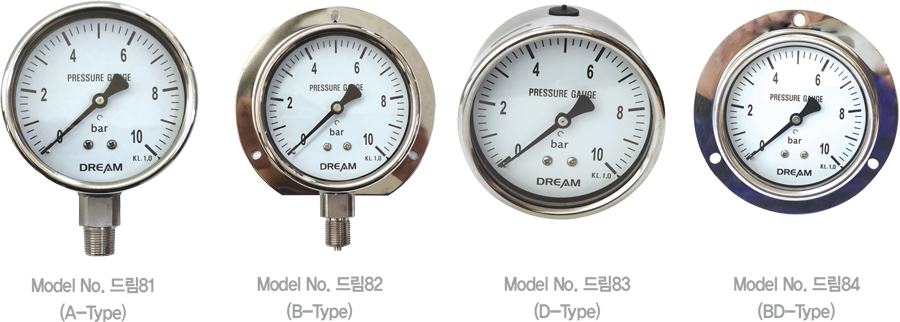

- 형태(Type)
- A-Type(무테형)
- B-Type(둥근테형)
- D-Type(매입형)
- BD-Type(판넬취부형)
|
| |
| 표준사양 |
| Model No |
Dial size |
Type |
상용압력 |
Screw |
Accuracy |
| Pressure |
Vacuum |
Compound |
드림-81
드림-82
드림-83
드림-84 |
60Ø
|
A, B, D, BD |
0.1 ~ 50MPa
(1 ~ 500bar) |
-0.1 MPa
(-1bar) |
-0.1MPa - 0.1MPa
(-1 ~ 1bar)
~
-0.1MPa ~ 2MPa
(-1 ~ 20bar) |
PF/PT 1/4 |
± 1.5% |
75Ø
|
A, B |
PF/PT 1/4, 3/8 |
| 100Ø |
A, B, D, BD |
PF/PT 1/4
PF/PT 3/8, 1/2 |
± 1.0% |
| 150Ø |
A, B, D, BD |
|
| |
 |
| |

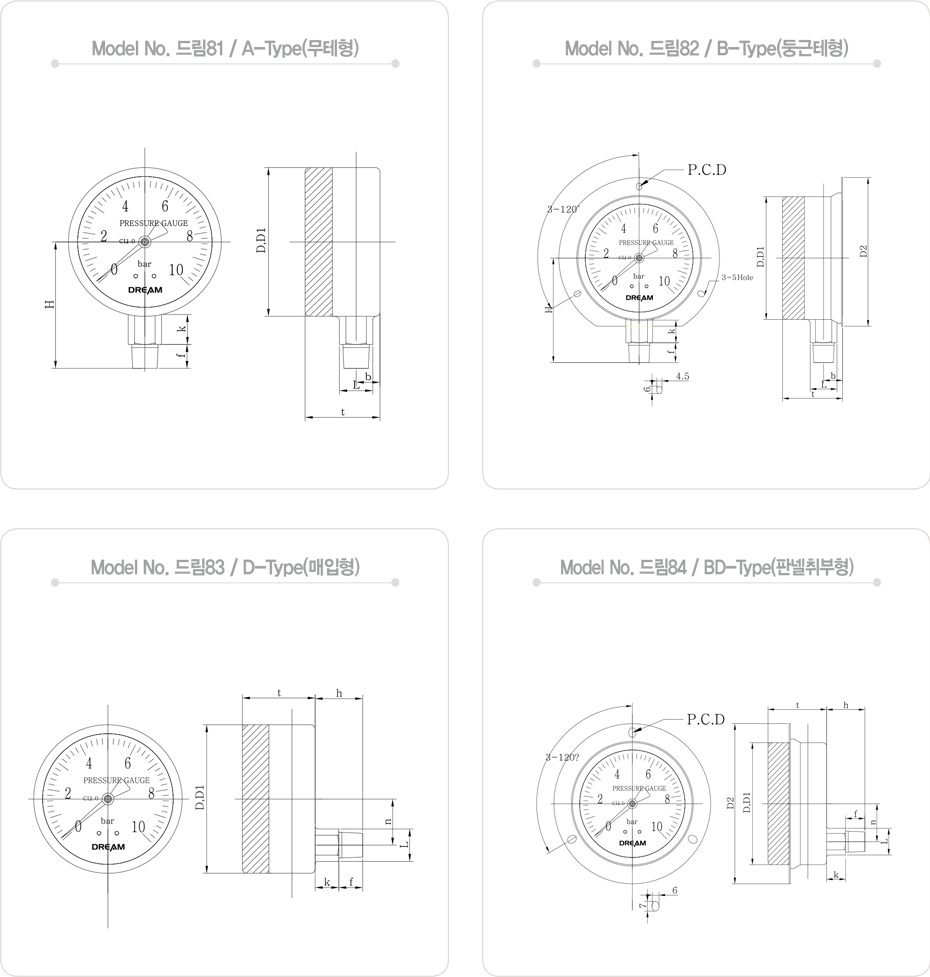

| STS압력계 |
| 호칭크기 (mm) |
치수 (mm) |
| 접속부 |
D |
D1 |
D2 |
H |
h |
n |
k |
f |
t |
b |
L |
P.C.D(Hole) |
| Ø60 |
PT/TP 1/4 |
61 |
63 |
79.5(B),
87(BD) |
54 |
27 |
18 |
12 |
13.5 |
33.5 |
10.5 |
14 |
B-74(3-Ø3.8),
BD-78(3-Ø5.5) |
| Ø75 |
PF/PT 1/4, 3/8 |
78 |
80 |
|
70 |
|
|
15 |
17 |
38.5 |
13 |
17 |
|
| Ø100 |
PF/PT 1/4, 3/8, 1/2 |
98 |
100 |
121(B),131(BD) |
84 |
36 |
30 |
20 |
18.5 |
48.5 |
17 |
22 |
118(3-Ø6) |
|
| |
| |
|
