| 접점압력계 |

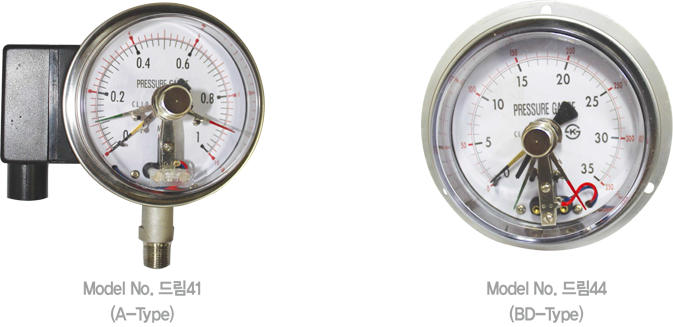

| Model No. 드림-41~44 Series |
| |
 |
| |
 개요 |
| 본 계기는 지시계에 접점기구를 조립하여 넣은 것으로서 압력의 지시는 물론, 내장되어 있는 접점기구에 미리 설정시켜 높은 압력 및 낮은압력에서 전기신호를 보내어 경보 및 제어를 할 수 있도록 설계 제작 되어 있습니다. |
| |
| 안전관리 |
급속한 압력 변화 및 진동, 맥동이 있는 곳은 보호 장치(싸이폰관등등)를 설치 하세요.
운반 및 설치, 사용시 충격을 가하지 마세요.
압력계가 수평 수직이 되도록 설치 하세요.
|
| |
| 사용용도 |
| 각종 압력제어, 경보 시스템 |
|
유압 프레스 |
| |
|
|
| 공업용 특수 유체라인 등등 |
|
|
|
| |
| 제품사양 |
- 카바(Cover)
- STS 304
- Slip-on-Fit
- 부르동관(Element)
- STS 316
- C형 부르동관
- 접속부 나사(Connection)
- STS 316
- PF, PT, NPT ↔ 1/4, 3/8, 1/2
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색(bar), 눈금 및 문자
- 적색(bar)
- 형태(Type)
- A-Type(무테형)
- B-Type(둥근테형)
- D-Type(매입형)
- BD-Type(판넬취부형)
- 접점방식(Contact Form)
- SPST * 1, SPST * 2
- High(상한), Low(상하한) 2접점
- (high or Low, High & High
High & Low, Low & Low)
- 지시침(Pointer)
- 인청동
- 접점 지시침 High-적색
- 접점 지시침 Low-녹색
|
| |
| 표준사양 |
| Model No |
Dial size |
Type |
접점 |
상용압력범위 |
Screw |
Electric |
Accuracy |
| Pressure |
Vacuum |
Compound |
드림-41
드림-42
드림-43
드림-44 |
100Ø
150Ø |
A, D, BD |
1p(上)
1p(下)
2p(上/下) |
0.1MPa ~ 50MPa
(1 ~ 500bar) |
-0.1MPa
(-1bar) |
-0.1MPa ~ 0.1MPa
(-1 ~ 1bar)
~
-0.1MPa ~ 2MPa
(-1 ~ 20bar) |
|
AC100V/0.5A
AC220V/0.2A |
± 1.5%
± 1.0% |
|
| |
 |
| |
| 표준사양 |
| 호칭크기 (mm) |

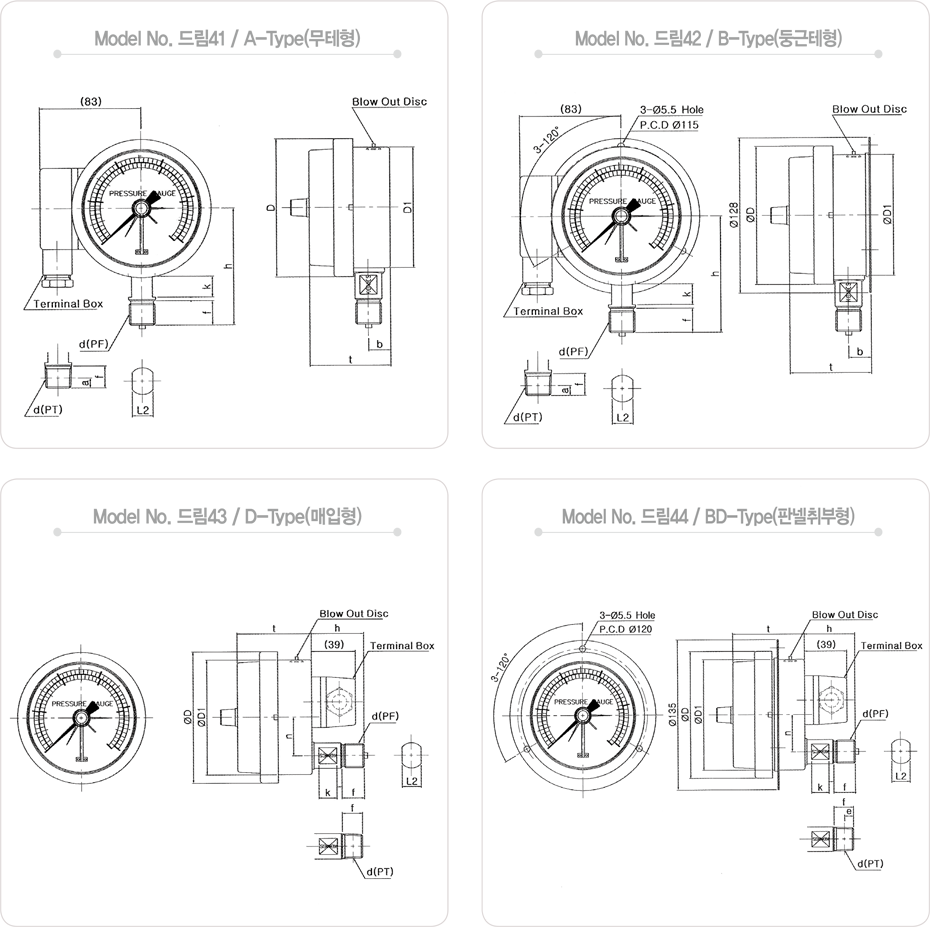

치수 (mm) |
결선도 |
Terminal |
| 접속부 |
D |
D1 |
b |
n |
H |
h |
k |
f |
L |
t |
| Ø100 |
PF/PT 3/8, 1/2 |
114 |
101 |
17 |
33 |
44 |
33 |
16 |
18 |
17 |
66 |
 |
Terminal
Type |
| Ø150 |
PF/PT 3/8, 1/2 |
168 |
152 |
17 |
33 |
44 |
33 |
16 |
18 |
17 |
66 |
 |
Connetor
Type |
|
| |
| |
|
