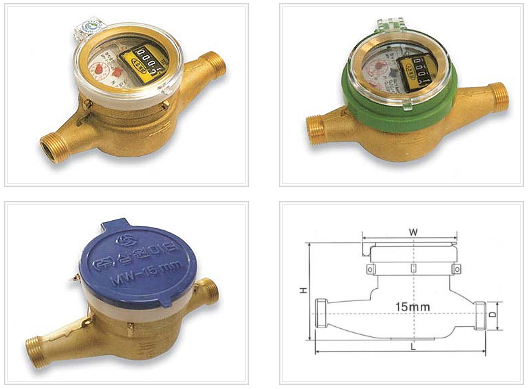

접선류 익차형 고감도습식 수도미터수도미터

MW형 : 15(13), 20, 25, 32, 40, 50mm

특징

수압이 낮은 지역 및 미세한 유량에도 정밀하게 작동하므로 어느 곳에 설치하여도 성능이 우수하다.

지시부분에 숫자가 일렬로 배열되어 있으며 부동액이 주입되어 있어 항상 선명하게 보이며 특히 동파방지에 강하다.

모든 제품은 가볍고 내구성이 뛰어난 Engineering Plastic을 사용했으므로 계기의 성능이 오랫동안 변하지 않는다.

뚜껑이 360도 회전할 수 있도록 되어 있어 좌·우의 구별이 필요없고 설치 및 검침이 용이합니다.

주요치수 / SIZES

형식	규격 (mm)	길이 (L)	높이 (H)	폭 (W)	접속 나사종류	외경 (D)	Inch 당산수	중량 (kg)
MW-15	15	165	100	95	PF 3/4"	26.4	14	1.1
MW-20	20	190	109	100	PF 1"	33.2	11	1.7
MW-25	25	225	114	100	PF 1 3/4"	41.9	11	2.0
MW-32	32	230	116	100	PF 1 1/2"	47.38	11	2.3
MW-40	40	245	130	117	PF 2"	59.6	11	3.0
MW-50	50	305	155	138	PF 2 1/2"	70	11	5.1

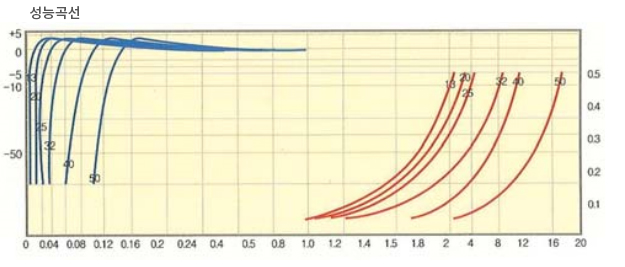

성능표 / PERFORMANCE TABLE

형식	시동유량 (L/h)	최소유량 (Q₁)	적정사용 유량범위 (m³/h)	최대유량 (Q₃)	지시량
형식	시동유량 (L/h)	최소유량 (Q₁)	적정사용 유량범위 (m³/h)	최대유량 (Q₃)	최소(L)	최대(m³)
MW-15(100배수)	6	16L/h	0.016 ~ 0.80	1.6	0.05	9.999
MW-20(100배수)	10	25L/h	0.025 ~ 1.2	2.5	0.05	99.999
MW-25(100배수)	15	40L/h	0.040 ~ 1.6	4	0.05	99.999
MW-32(100배수)	20	63L/h	0.063 ~ 3.2	6.3	0.05	99.999
MW-40(100배수)	30	100L/h	0.1 ~ 4.0	10	0.05	99.999
MW-50(100배수)	50	160L/h	0.16 ~ 6.0	16	0.5	999.999
