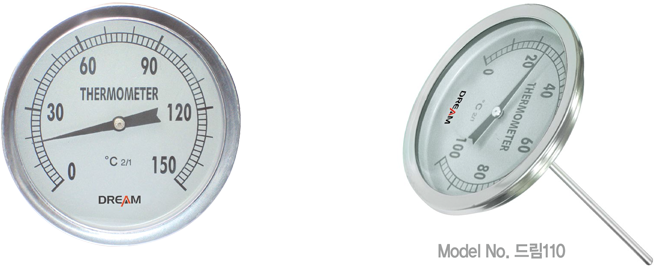

| 바이메탈식 T형 온도계 |
| Model No. 드림-110 Series |
| |
 |
| |
 개요 |
| 본 계기는 열팽창계수가 서로 다른 두개의 금속판을 접합한 것으로써 구조가 간단하고 취급이 용이하며 측정시 눈금을 읽기가 쉽고 가격이 저렴하여 사용범위가 넓은 온도계입니다. |
| |
| 안전관리 |
|
고압, Slurry가 많은 곳, 부식성이 많은 유체의 온도 측정 용에는 반드시 보호관 (Thermo Well)을 설치하세요.
운반 및 설치, 사용시 충격을 가하지 마세요.
계측기가 수평, 수직이 되도록 설치 하세요.
진동이 많은 곳은 피해 주세요.
|
| |
| 사용용도 |
| 각종 보일러, 배관 등의 온도 측정 |
|
석유화학, 조선, 각종 플랜트의 온도 측정 |
| |
|
|
| 식품가공기 등 위생용 라인의 온도측정 |
|
|
|
| |
| 제품사양 |
- 크기(Diameter)
- 50mm/75mm/10mm/150mm
- 정밀등급(Accuracy)
- ±2.0% of Full Scale
- 제작온도범위(Scale Range)
- -50℃ ~ 500℃
- (※ 1MPa = 10.19716kgf/㎠)
- 상용온도(Common Temperature)
- 75% of Full Scale
- 케이스(Case)
- STS 304 Steel(도금)
- 카바(Cover)
- STS 304 Steel(도금)
- Slip-on-Fit
- 접속부 나사(Connection)
- STS 304 Brass
- PT, NPT ↔ 1/2, 3/4, 3/8
- 지시침(Pointer)
- Aluminum
- 흑색 전착 도장
- 문자판(Dial)
- Aluminum
- 백색코팅
- 흑색 눈금 및 문자
- 감온부(Stem)
- STS 304, STS 316
- 외경(Out Dia) : Ø6.4, Ø8, Ø10, Ø12
- 보호관(Well)
- STS 304 Brass
- Titanium, Monel, Hastelloy
- Teflon Lining, Glass Lining
|
| |

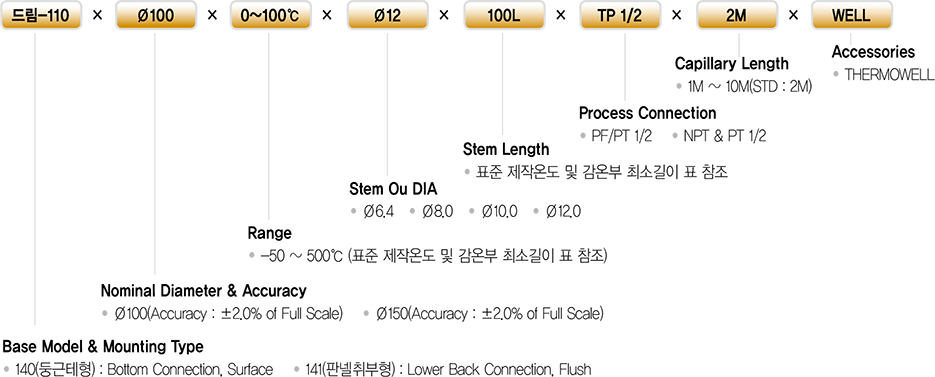

| ORDERING INFORMATION |
 |
| |
 |
| |
| 표준 제작 온도 및 감온부 최소 길이 |
| 제작 표준온도(℃) |
| 온도 |
길이 |
온도 |
길이 |
| -20 ~ 80 |
50 |
0 ~ 200 |
30 |
| -20 ~ 100 |
45 |
0 ~ 250 |
75 |
| 0 ~ 50 |
75 |
0 ~ 300 |
60 |
| 0 ~ 80 |
60 |
0 ~ 350 |
50 |
| 0 ~ 100 |
50 |
0 ~ 400 |
45 |
| 0 ~ 120 |
45 |
0 ~ 500 |
40 |
| 0 ~ 150 |
40 |
|
|
|
| |

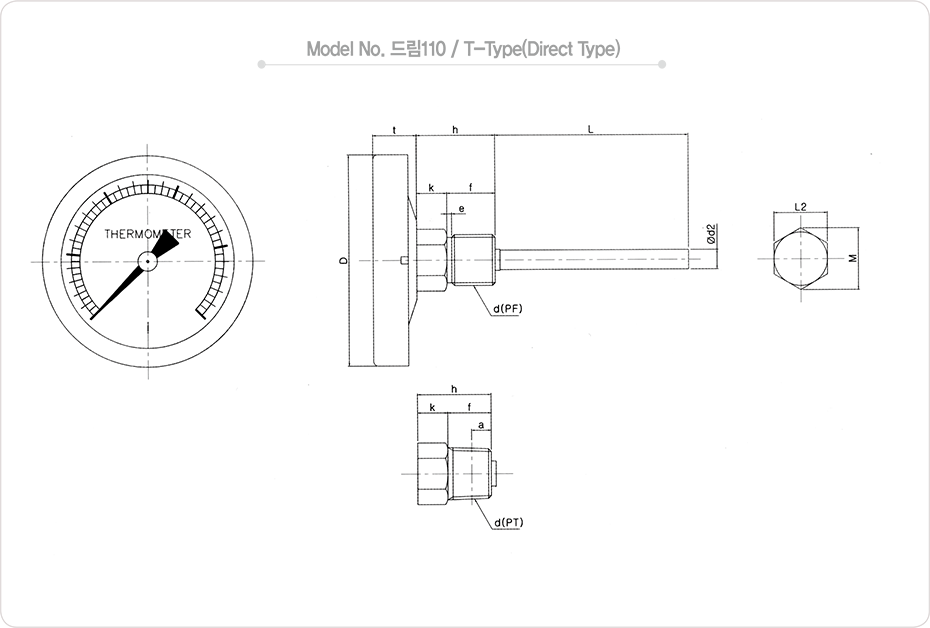

| 치수(mm) |
| Model No. |
Con’n |
ØD |
t |
L2 |
M |
k |
Ød2 |
h |
f |
e |
a |
| 드림 - 110 |
NPT & PT 3/8 |
87 |
(18) |
19 |
(21.9) |
10 |
6.4
8
10 |
(28) |
18 |
2 |
- |
| (26) |
16 |
- |
6.35 |
| NPT & PT 1/2 |
22 |
(25.4) |
12 |
6.4
8
10
12 |
(32) |
20 |
2 |
- |
| (30) |
18 |
- |
8.16 |
| NPT & PT 3/4 |
27 |
(31.1) |
14 |
6.4
8
10
12 |
(36) |
22 |
2 |
- |
| (34) |
20 |
- |
9.53 |
|
| ※( )안의 치수는 근접 치수임. |
| |
| |
|
