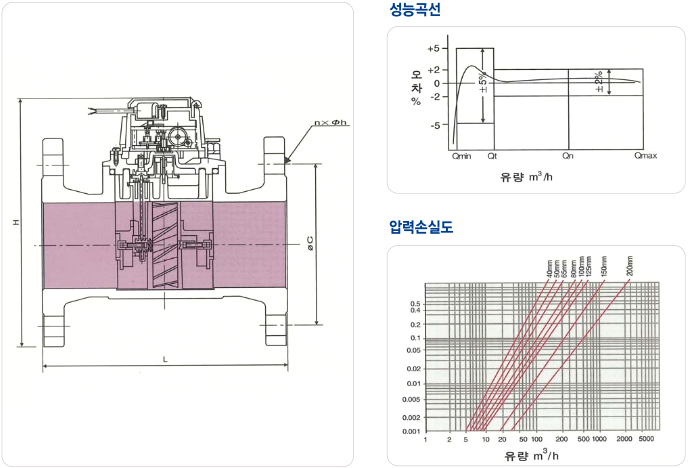

| 대용량 온수미터(난방유량계)수도미터 |
| WPDH - 40, 50, 65, 80, 100, 125, 150, 200 |
| |
 |
| |
 제원 |
| MODEL |
WPDH-40 |
WPDH-50 |
WPDH-65 |
WPDH-80 |
WPDH-100 |
WPDH-125 |
WPDH-150 |
| 구경(mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| Q max |
과부하유량 m3/h |
30 |
40 |
40 |
80 |
120 |
200 |
300 |
| Q n |
최대유량(±2%) m3/h |
15 |
20 |
20 |
40 |
60 |
100 |
150 |
| Q t |
전이유량(±2%) m3/h |
2.5 |
3.0 |
3.0 |
5.0 |
7.0 |
10.0 |
15.0 |
| Q min |
최소유량(±5%) m3/h |
2.0 |
2.5 |
2.5 |
3.0 |
3.5 |
7.0 |
8.0 |
| 시동유량 |
0.2 |
0.3 |
0.4 |
0.5 |
0.7 |
1 |
2 |
| 펄스당유량 L/pulse |
10 |
10 |
10 |
10 |
10 |
100 |
100 |
| 미터전장 L |
220 |
200 |
200 |
225 |
250 |
250 |
300 |
| 미터높이 H |
203 |
213 |
223 |
231 |
240 |
254 |
270 |
KS 10kg/㎠
후렌지 |
볼트 중심거리 ØC |
105 |
120 |
140 |
150 |
175 |
210 |
240 |
| 볼트 구멍 n×Øh |
4×19 |
4×19 |
4×19 |
8×19 |
8×19 |
8×23 |
8×23 |
DIN16bar
후렌지(주문생산품목) |
볼트 중심거리 ØC |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
| 볼트 구멍 n×Øh |
4×19 |
4×19 |
4×19 |
8×19 |
8×19 |
8×19 |
8×23 |
| 중량(kg) |
7 |
8 |
10 |
13 |
17 |
20 |
30 |
|
| |
| |
|
